專 題 / pickup
下部行走體的
構造·裝配程序
LOWER(下部行走體)的構造
[ 支架 ]

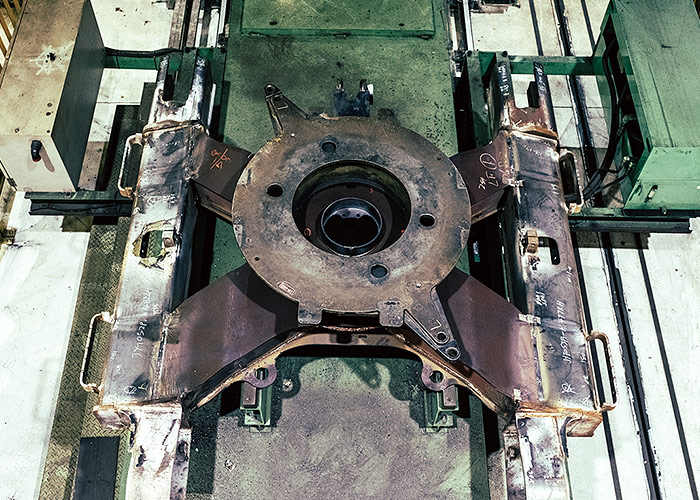

X型支架
照片是俯瞰噴涂前的支架的樣子。中央是與上部旋轉體之間的連接部位,行走部位(履帶牽引裝置)則安裝在左右的履帶牽引裝置支架上。形狀為X型。該形狀使強度和穩定性得以提高。
LOWER(下部行走體)的構造
[ 鏈軌支架 ]
-

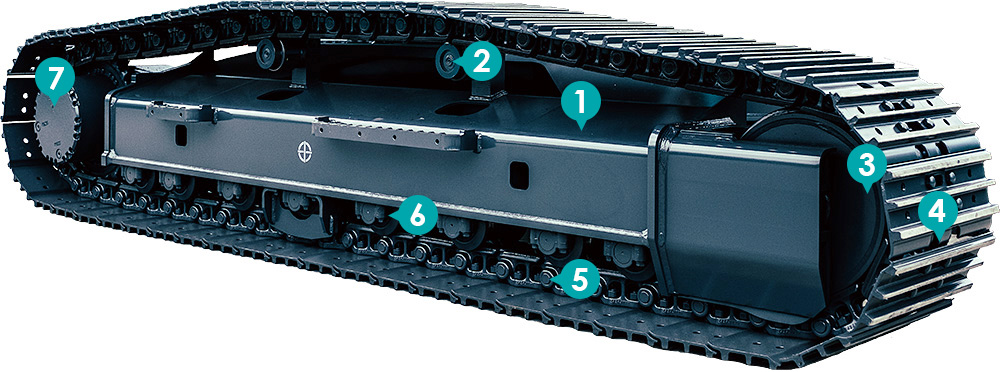

鏈軌支架

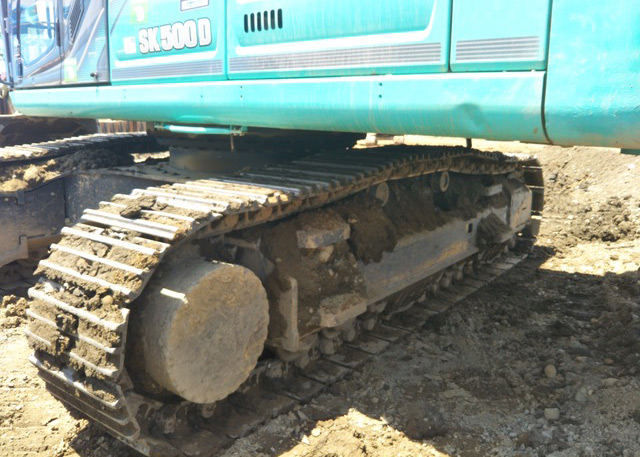

支架中,左右安裝了履帶牽引裝置的部分。行走在泥地里時,泥土容易堆積,如照片下方所示。因此,安裝支架時,設置了一定傾斜度,以便防止泥土積存,便于清掃。此外還開了孔穴,便于泥土掉落。
-

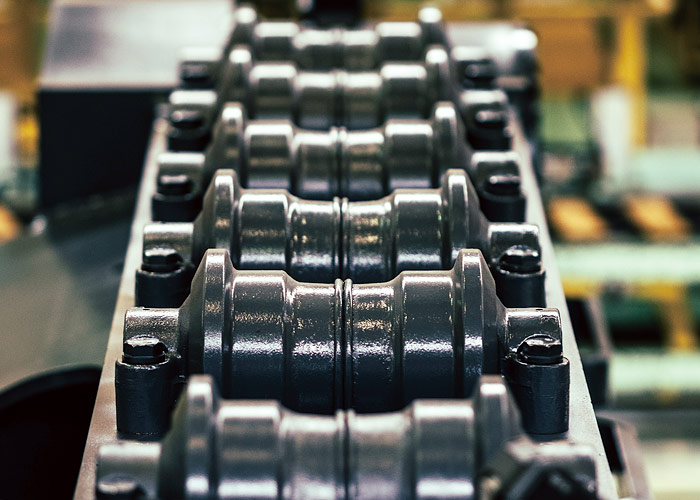

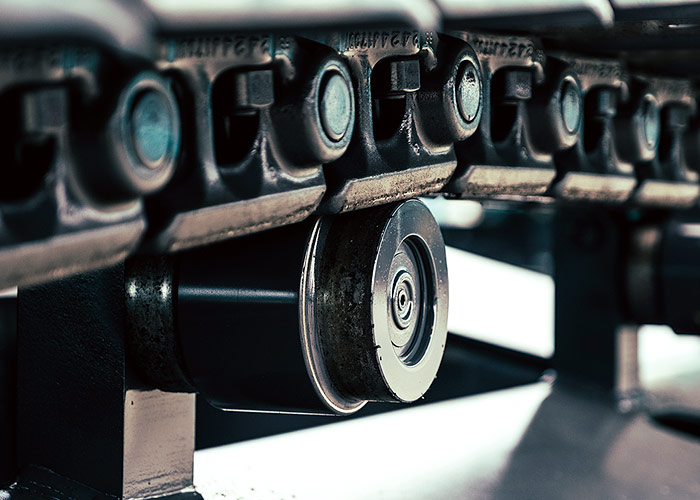

托鏈輪
安裝在支架的上部,是旋轉的滾軸。引導履帶牽引裝置的旋轉,同時,因滾軸的數量和位置之間的平衡,也會給行走時的動作協調性帶來很大不同。
-

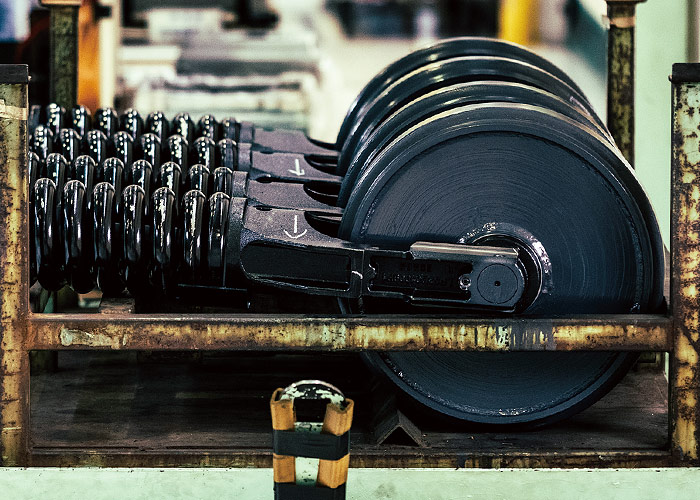

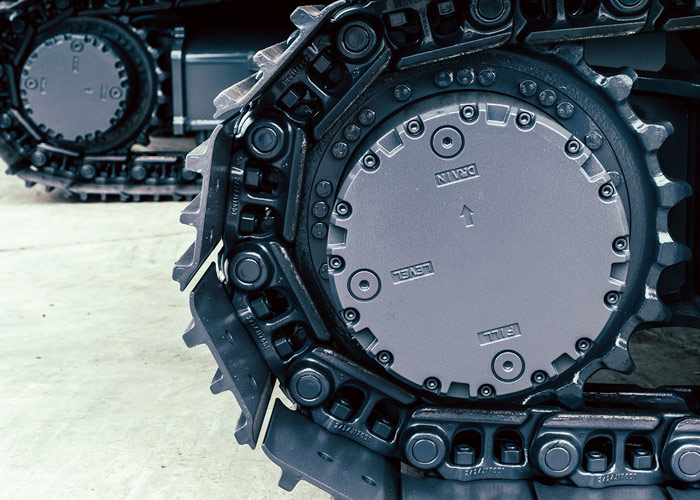

前惰輪(從動輪)
履帶牽引裝置調節器惰輪安裝在鏈輪齒的相反一側(前部),伴隨著履帶牽引裝置的旋轉,而自由旋轉。由粗且強力的彈簧組成的調節器,是調節履帶牽引裝置的張力的零部件,在結構上,穿過氣缸。
-

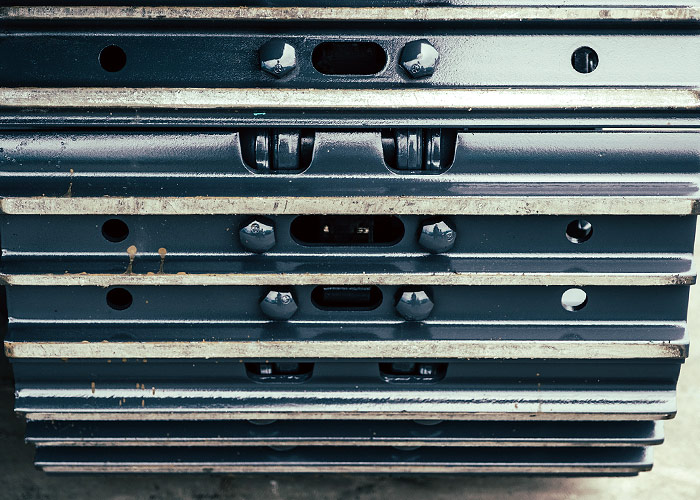

履帶
1片1片呈現板狀的履帶板相互連接,形成皮帶形狀,構成履帶牽引裝置。與地面接觸的行走體。安裝面積較大,分散重量,以防止下沉,接觸地面的突起部位,也可抓住地面進行爬坡。
-

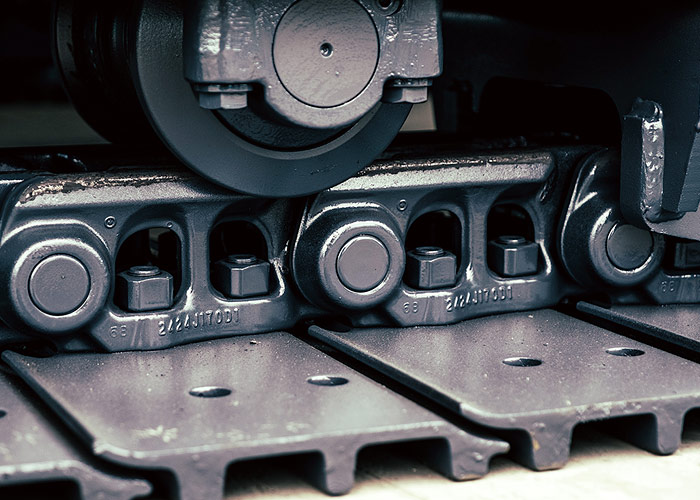

履帶鏈節
被固定在履帶板的內側,如同自行車的鏈條形狀。它與鏈輪齒相互咬合,伴隨著鏈輪齒的旋轉,轉動履帶牽引裝置。
-

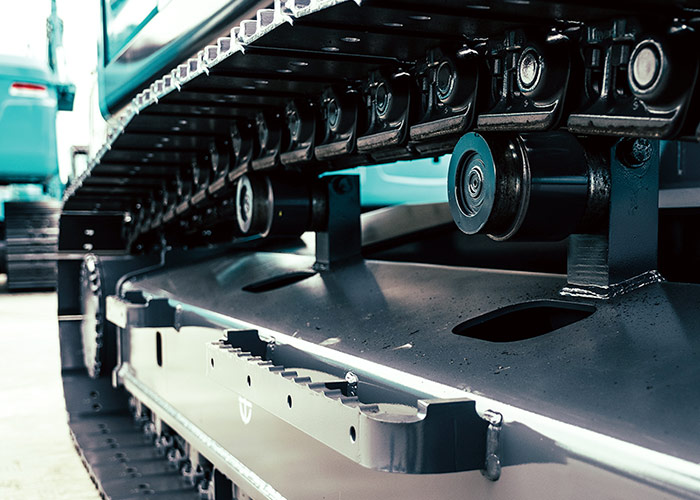

承重輪
安裝在支架的下部,是旋轉的滾軸。它的作用在于引導履帶鏈節,履帶牽引裝置無需接觸支架即可順暢的旋轉。齒距的調整也關系到行走時的震動和穩定性。
-

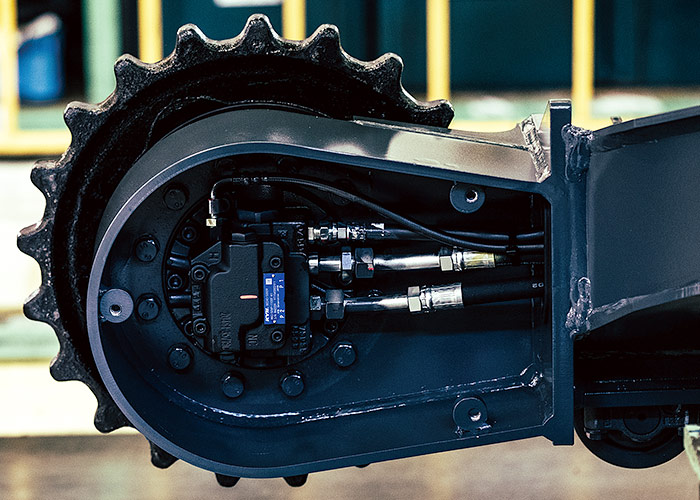

行走馬達和減速機
鏈輪齒液壓的行走馬達和減速機與鏈輪齒(驅動輪)直接相連,是提供驅動力的后輪驅動方式。鏈輪齒呈現較大齒輪的形狀,突起部位與履帶內側的履帶鏈節相互咬合,促使履帶牽引裝置旋轉。
裝配程序
下部行走體的生產工序

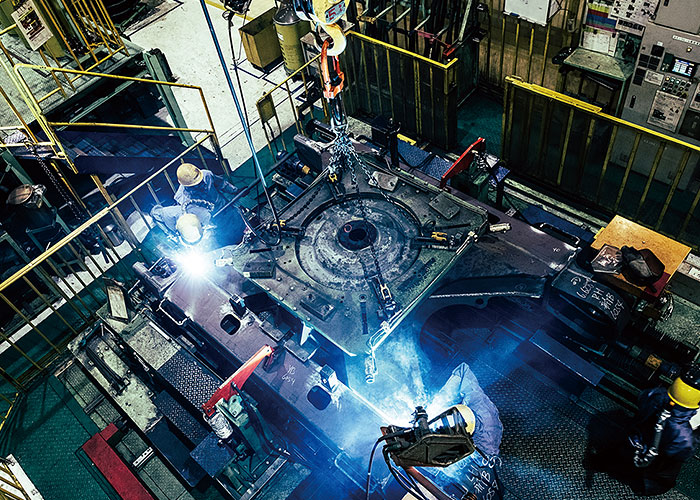

制罐、焊接
支架,由位于下部行走體的中心部分的X型部分與左右的鏈軌支架組成。將這些部分進行焊接形成整體。要求具備一定的精度和強度,沒有變形。

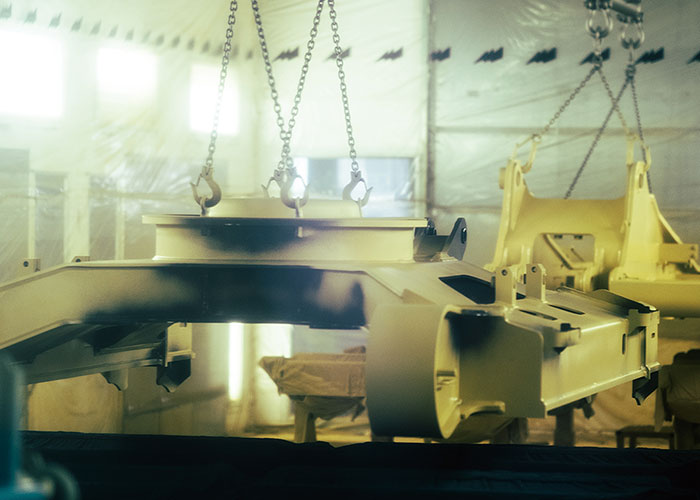

噴涂
從最基礎的噴涂底漆開始,經過干燥、研磨,最后進行精細噴涂完成。還要進行防生銹處理、表面沒有斑點,形成整潔的表面涂層。
組裝工序

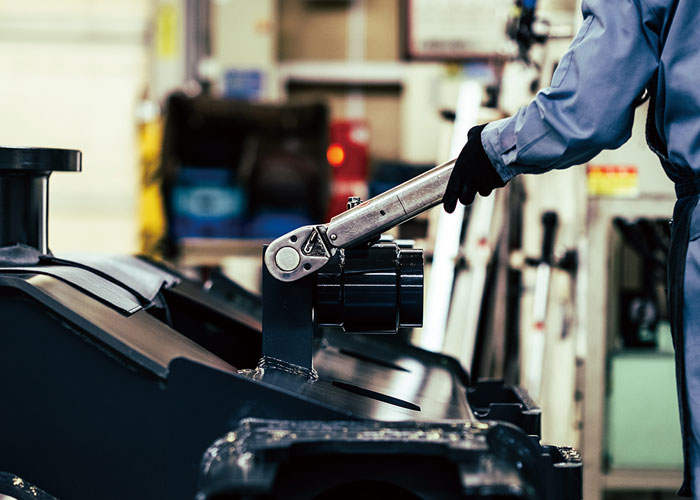

托鏈輪
從此處開始是下部行走體的組裝生產線。首先,對位于支架上方的部分的旋轉軸承部分進行處理,同時安裝托鏈輪。

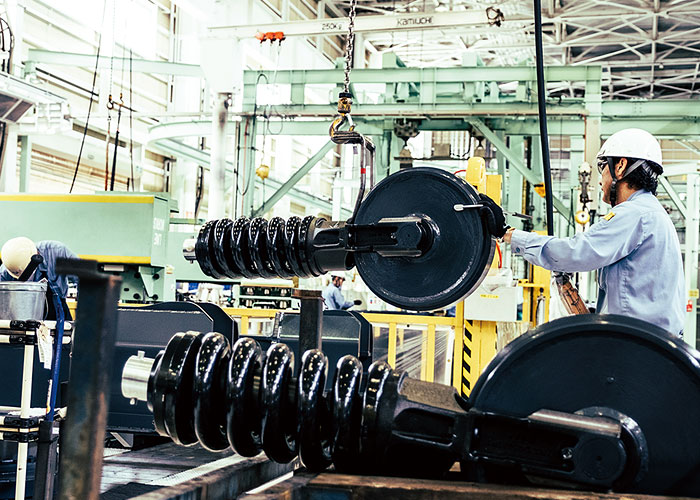

鏈輪齒 / 前惰輪
后部安裝驅動輪(鏈輪齒)與行走馬達和減速機、前方安裝帶有較粗、強力軸承的前惰輪(從動輪、履帶牽引裝置調節器)

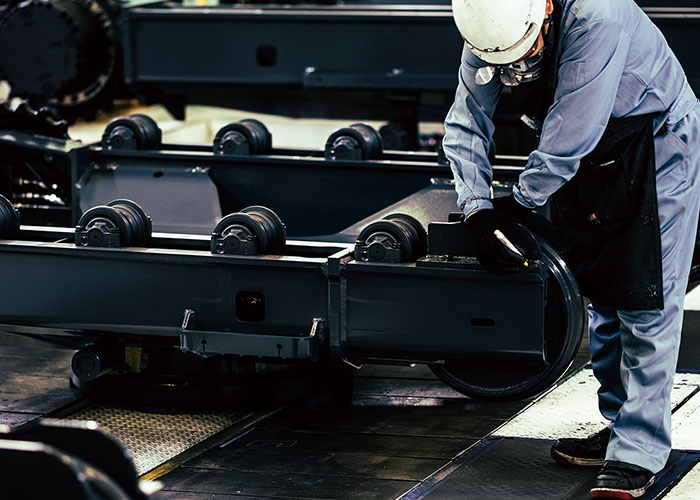

承重輪
將支架翻轉后的狀態下,安裝承重輪。幾個人同時有條不紊地進行作業,直至鏈軌纏繞履帶前的狀態為止

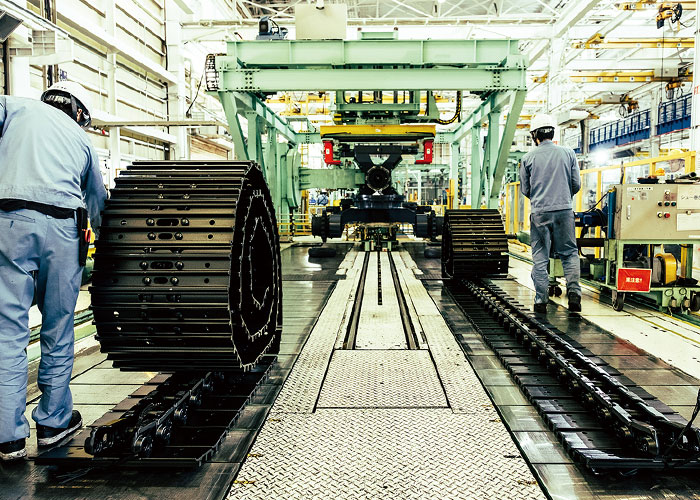

履帶
連接多枚履帶板,內側與鏈輪齒互相咬合,一旦纏繞在裝有傳導旋轉的履帶鏈節的履帶上,則完成組裝。
